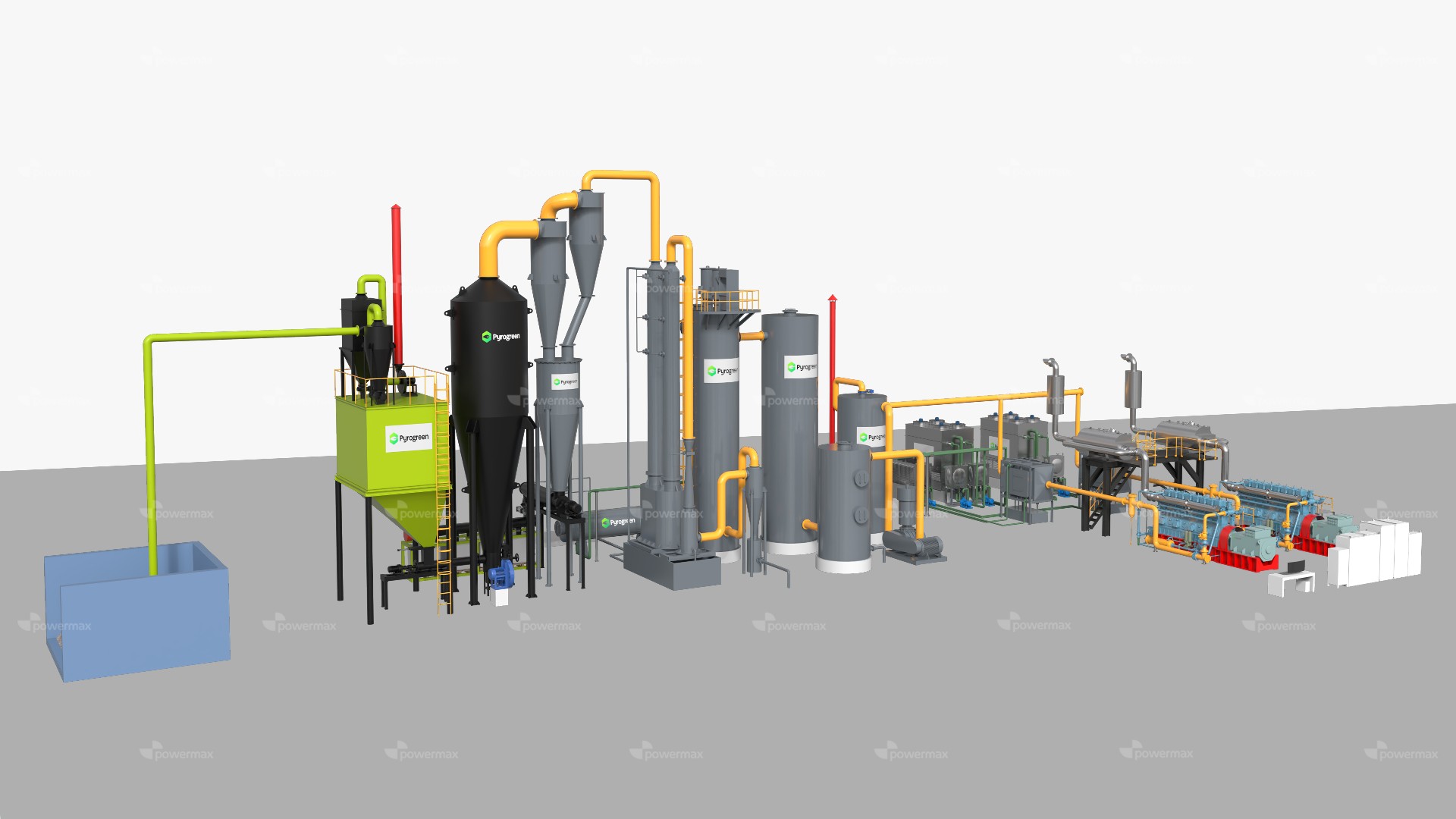

CFBC上气式固定床碳化发电系统

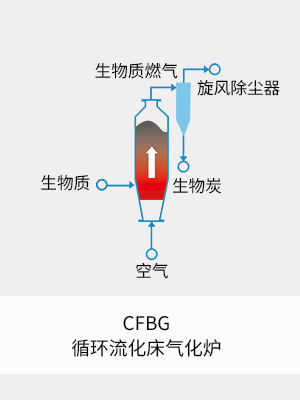

【核心原理】
气化剂（空气）从炉底高速喷入，使细颗粒生物质原料呈流态化沸腾状态快速热解、气化；未完全反应碳颗粒经旋风分离器分离后循环回炉，提升碳转化率；合成气从炉顶排出，灰渣从底部连续 / 间歇排出。
【技术特点】
●流燃料适应性极广：可处理细小的秸秆粉、锯末等。
● 反应速度快：单位体积处理量大，适合大规模连续化生产。
● 由于气流速度高，产出气体携带的粉尘量较大，对气体净化系统要求较高。
【适用原料】
锯末、甘蔗渣、稻壳、秸秆类（需粉碎）、木质颗粒等细小颗粒状原料。
【应用】
大规模生物质气化发电项目（MW级以上）、工业园区集中供燃气，或结合化工合成（制氢、甲醇等）的场景。

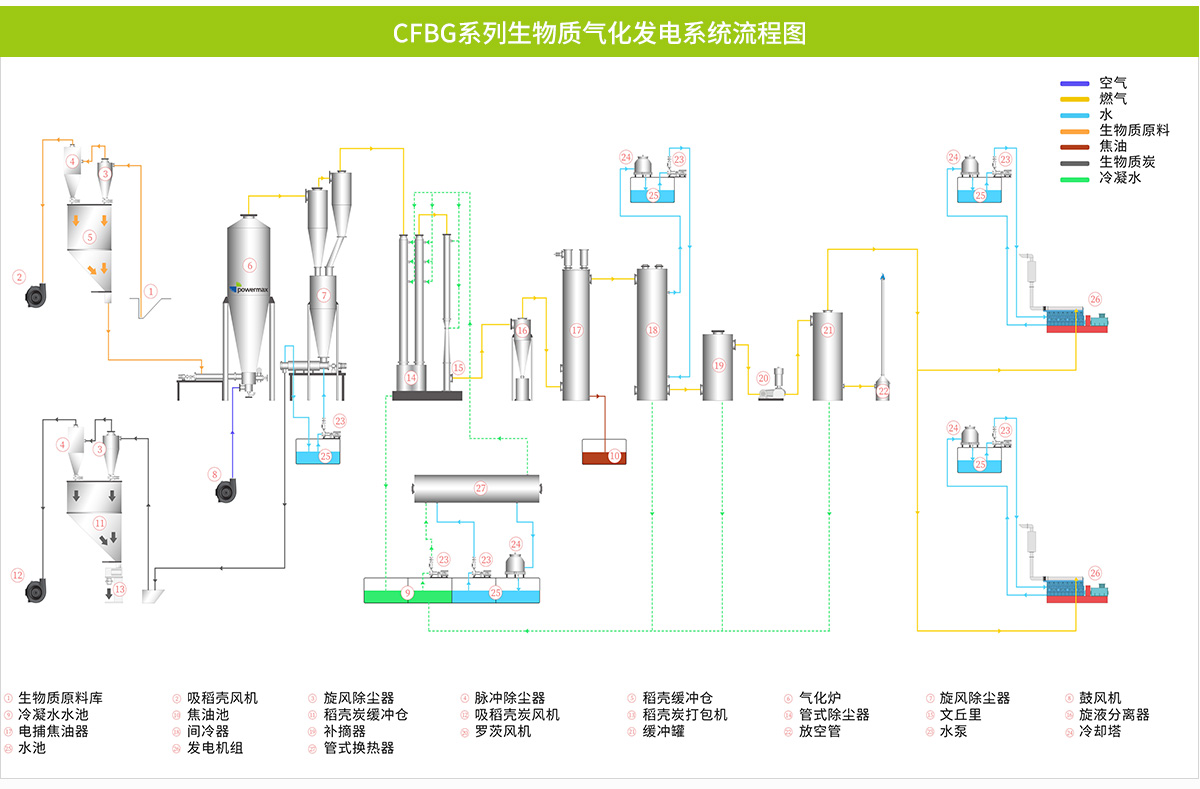

【流程图】
【技术参数】
| CFBC系列生物质气化发电系统技术规范 | ||||||||||
| 产品型号 | 200CFBC | 400CFBC | 500CFBC | 600CFBC | 800CFBC | 1000CFBC | 1200CFBC | 1500CFBC | 2000CFBC | 3000CFBC |
| 额定功率(kW) | 200 | 400 | 500 | 600 | 800 | 1000 | 1200 | 1500 | 2000 | 3000 |
| 额定频率(Hz) | 50/60 HZ | |||||||||
| 额定电压(V) | 220/400/440/6300/6600/11000/13800 | |||||||||
| 气化炉型号 | CFBC200 | CFBC400 | CFBC500 | CFBC600 | CFBC800 | CFBC1000 | CFBC1200 | CFBC1500 | CFBC2000 | CFBC3000 |
| 气化炉类型 | 循环流化床（CFBC） | |||||||||
| 生物质水分要求 | ≤20%（WB） | |||||||||
| 生物质尺寸要求 | ≤8-15mm | |||||||||
| 生物质消耗量(Kg/hr) | 200-360 | 400-720 | 500-900 | 600-1080 | 800-1440 | 1000-1800 | 1200-2160 | 1500-2700 | 2000-3600 | 3000-5400 |
| 天然气产量(Nm3/h) | 500-600 | 1000-1200 | 1250-1500 | 1500-1800 | 2000-2400 | 2500-3000 | 3000-3600 | 3750-4500 | 5000-6000 | 7500-9000 |
| 灰分类型 | 干灰型 | |||||||||
| 气体净化类型 | 干式气体净化系统 | |||||||||
| 气体热量 | 1200-1300Kcal/Nm3 | |||||||||
| 气体成分 | CO: 12~18%；CO2: 10~16%；CH4: 4~8%；H2: 3~7%；CnHm：1~1.4%；O2：0.5~1.2%；N2：54~60% | |||||||||
| 发电机组型号 | 100GFLS | 400GFLS | 500GFLS | 300GFLS | 400GFLS | 1000GFLS | 400GFLS | 500GFLS | 1000GFLS | 1000GFLS |
| 发电机组数 | 2套 | 1套 | 1套 | 2套 | 2套 | 1套 | 3套 | 3套 | 2套 | 3套 |
